公制、英制、美制螺紋介紹（公制螺紋和美制螺紋與英制螺紋的區別）

常用螺紋標準：

1.公制螺紋M，又稱米制螺紋，牙型角60°分粗牙和細牙，用于一般機械結構連接緊固；

2.管螺紋：NPT、PT、PF、R、G等；

a.美標錐管螺紋NPT牙型角60°，對應GB/T 12716-2002；

b.非密封管螺紋（G） 牙型角55°，標記為 G 代表圓柱螺紋，可以是內螺紋也可以是外螺紋，國家標準可查閱 GB/T7307-2001，當螺紋左旋時加“LH”，右旋可忽略；

c.英制圓錐管螺紋牙型角55°，一般密封管螺紋(R)對應國標GB/T 7306-2000，韓國日本的英制錐管螺紋(PT、PF)牙型角55°，國內1987年以前常用叫法ZG，新國標R1—與圓柱內螺紋相配合的圓錐外螺紋，R2—與圓錐內螺紋相配合的圓錐外螺紋，RP—圓柱內螺紋，RC—圓錐內螺紋，配合“柱/錐”—RP/R1，“錐/錐”—RC/R2，當螺紋是左旋時應加旋向符號“LH”，右旋螺紋可省略；

d.米制錐螺紋牙型角60°，GB/T1415-2008，密封螺紋，老標準代號ZM，MC—圓錐螺紋，MP—圓柱內螺紋，配合“柱/錐”—MP/MC，“錐/錐”—MC，左旋加符號“LH”。

密封管螺紋具有機械連接和密封兩大功能，不需要其他密封裝置，常用于帶壓力的液體管路連接；非密封管螺紋連接時密封需要加密封墊或其他密封件，一般用于無壓力管連接。

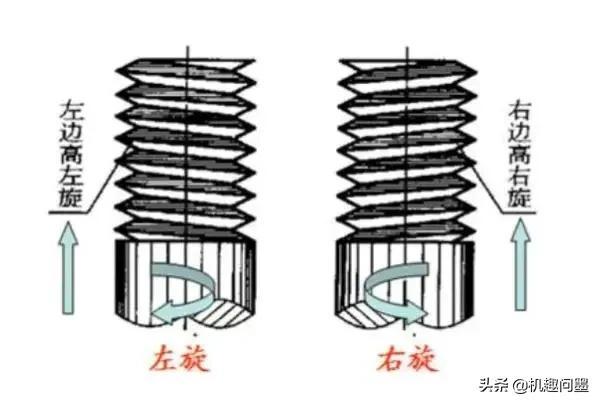

擴展：1.螺紋旋向快速判別放法：將螺桿垂直于地面，看螺紋牙的那條斜線，左邊高左旋，右邊高右旋；右旋螺紋順時針擰時旋入，左旋順時針擰旋出，如下圖；

2.公英制單位換算：1英寸=25.4毫米，1英寸=8分，例如4分=1/2英寸；管路中2分≈DN8、4分≈DN15、6分≈DN20、1英寸≈DN25、2英寸≈DN50；

3.PT螺紋和G螺紋可以配合使用，但不具有密封性，需加O型圈保證其密封性。
